Виброизоляция трубопроводов и воздуховодов

Инженерные коммуникации — трубы и воздуховоды систем вентиляции, отопления, водоснабжения и кондиционирования — передают колебания от работающих агрегатов и движущихся потоков на строительные конструкции здания. Чтобы снизить эту передачу, применяют специальные виброизоляционные решения.

На каждой трассе, подключённой к источнику вибрации, устанавливают гибкие вставки. Их рекомендуется размещать как можно ближе к вибрирующему агрегату. Если упругость вставки значительно ниже жёсткости виброопор — например, у вентиляторов, — направление её монтажа не имеет принципиального значения. Если же жёсткости сопоставимы — как у насосных и компрессорных узлов, — вставку ориентируют так, чтобы её податливость минимально влияла на направления действия наибольших динамических сил. Например, у насосов продольная жёсткость вставки выше поперечной, поэтому её располагают параллельно оси вращения. В отдельных случаях на одной линии ставят две вставки на соседних взаимно перпендикулярных участках: тогда связь получает низкую жёсткость по всем направлениям.

Увеличивать количество гибких вставок сверх одной-двух на трубопроводе нецелесообразно: звуковая вибрация всё равно распространяется по внутренней среде — воде или воздуху. На участке между агрегатом и гибкой вставкой не следует выполнять крепления к строительным конструкциям, даже с использованием виброизолирующих элементов.

Трубы и воздуховоды не должны иметь жёсткого контакта с ограждающими конструкциями. Нередко именно жёсткое закрепление становится причиной недопустимого шума в помещениях, расположенных через несколько этажей от места крепления.

Для фиксации коммуникаций применяют виброизолирующие крепления Виброфлекс М8 с упругими элементами на основе Sylodyn. Используются также подвесные опоры с материалом Sylomer: его марку и толщину подбирают исходя из массы нагрузки и площади опоры.

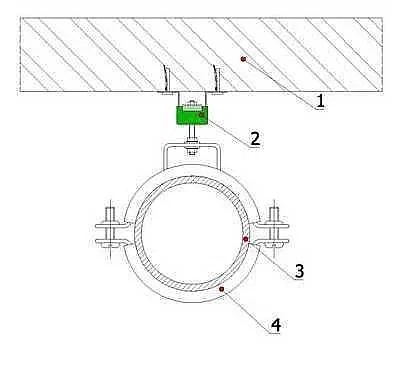

Рис.1 Схема закрепления труб к потолку при помощи хомута
и виброизолирующего крепления Виброфлекс 1/30 М8

1 - Плита перекрытия. 2 - Виброизолирующий подвес Виброфлекс 1/30 М8. 3 - Труба. 4 - Хомут.

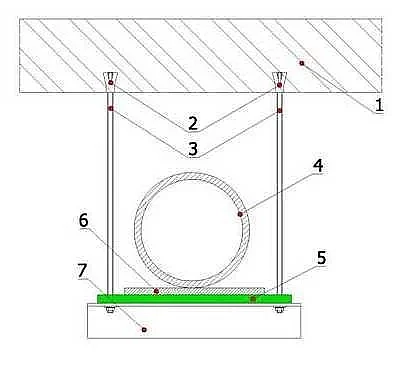

Рис.2 Схема закрепления труб, воздуховодов и др. коммуникаций и агрегатов к перекрытию при помощи траверсы и виброизолирующего материала Sylomer

1 - Плита перекрытия. 2 - Цанговое крепление. 3 - Шпилька М8.
4 - Воздуховод и др. коммуникации и агрегаты.
5 - Виброизоляционная прокладка Sylomer толщиной 12/25мм.
6 - Металлическая пластина для распределения нагрузки по всей площади прокладки. 7 - Траверса.

Проходы трубопроводов и воздуховодов через стены и перегородки выполняют с применением виброизолирующих гильз. Жёсткие трубы и воздуховоды предварительно оклеивают материалом K-Flex ST, а после заделки в стену герметизируют виброакустическим герметиком Вибросил.

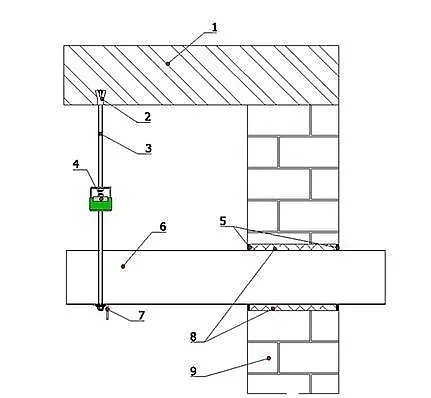

Рис.3 Схема закрепления воздуховодов к перекрытию с использованием траверс
и виброизолирующего крепления Виброфлекс 4/30 М8

1 – Плита перекрытия. 2 – Цанговое крепление. 3 – Шпилька М8.
4 – Виброизолирующий подвес Виброфлекс 4/30 М8. 5 – Герметик Вибросил.
6 – Воздуховод и др.коммуникации. 7 – Траверса. 8 - Виброизолирующий материал K-FLEX толщиной 13 мм.
9 - Существующая стена или другая ограждающая конструкция.

На схемах показаны типовые узлы: крепление трубы к потолку хомутом и виброизолирующим подвесом Виброфлекс 1/30 М8; подвеска воздуховодов и агрегатов к перекрытию через траверсу и прокладку Sylomer толщиной 12 или 25 мм с распределительной металлической пластиной; узел прохода воздуховода через стену с траверсой, виброизолирующим креплением Виброфлекс 4/30 М8, герметиком Вибросил и материалом K-FLEX толщиной 13 мм.

В этих рекомендациях описаны только базовые принципы. Для правильного выбора схемы виброизоляции и типа виброизоляторов необходимо учитывать назначение и массу коммуникаций, рабочую частоту силового агрегата, массивность основания, тип здания и другие параметры.
